Трёхкоординатная РЛС обнаружения БПЛА
Трёхкоординатная РЛС обнаружения БПЛА определяет дальность, азимут и угол места цели. По этим данным система рассчитывает пространственную трассу и передаёт координаты камере, диспетчерскому пункту или другому разрешённому средству реагирования. Для защиты объекта это важное отличие от простого датчика присутствия.
Трёхкоординатная РЛС обнаружения БПЛА: что означает 3D
Трёхкоординатность не относится к качеству изображения. Она означает, что радар измеряет положение цели в трёх измерениях. Механическое вращение часто обеспечивает круговой обзор по азимуту, а электронное сканирование или многолучевая диаграмма — измерение угла места.
Ключевые параметры 3D-РЛС:
- сектор 360° по азимуту;
- угол места и контролируемая высота;
- точность дальности и углов;
- период обновления координат;
- время формирования устойчивой трассы;
- минимальная скорость цели;
- число одновременно сопровождаемых трасс.
R3S и РЛС-03M
Polaris Hobit R3S — компактная импульсно-доплеровская станция X-диапазона. По опубликованной спецификации она видит Phantom 4 не менее чем с 5 км, контролирует угол места 0–40°, сопровождает не менее 500 трасс и обеспечивает точность по дальности не хуже 8 м RMS. Масса антенного модуля — до 30 кг.
РЛС-03M относится к более тяжёлому объектовым классу. В карточке указаны угол места до 60°, обнаружение цели с ЭПР 0,01 м² не менее чем с 10 или 13 км, сопровождение до 200 целей и инструментальная дальность до 100 км в отдельных режимах. Масса с поворотной платформой — менее 150 кг.
Эти цифры нельзя сравнивать одной строкой. R3S заявляет дальность по конкретному Phantom 4, а 03M — по ЭПР и нескольким режимам. Корректный выбор требует единой модели цели и одинаковых условий.
Точность и наведение камеры
Чем уже поле зрения оптики, тем важнее точность координат и задержка обновления. Даже дальняя РЛС не обеспечит устойчивое визуальное подтверждение, если передаёт грубый азимут или медленно обновляет трассу. Поэтому при проектировании проверяют полный путь данных: радар — сервер — поворотная платформа — камера — интерфейс оператора.
Когда нужна сеть РЛС
Несколько постов применяют для устранения радиотеней, перекрытия протяжённого периметра и резервирования. Сеть должна сводить трассы без дублирования одной цели. Перед покупкой важно подтвердить возможность объединения станций и формат обмена данными.
R3S и РЛС-03M доступны под заказ. Ориентировочный срок изготовления и доставки — 30–40 дней. Конкретная дальность, комплектность и интеграция фиксируются в спецификации после анализа объекта.
Что запросить у изготовителя 3D-РЛС
Термин «трёхкоординатная» должен подтверждаться не рекламным описанием, а перечнем выходных данных. В протоколе станции должны присутствовать дальность, азимут, угол места или вычисленная высота, скорость, идентификатор трассы и метка времени. Для интеграции с камерой важны единая система координат и документированный формат обмена.
Отдельно проверяют, как получен угол места: электронным сканированием, несколькими лучами или механическим наведением. От архитектуры зависят скорость обновления, точность и способность одновременно сопровождать цели на разных высотах. Паспорт должен указывать угловой сектор и погрешность, а не только максимальную контролируемую высоту.
Для приёмки полезно согласовать сценарий передачи трассы на оптику. Камера должна получить координаты, повернуться в расчётную точку и сопровождать цель без ручного поиска по всему небу. Проверяется также задержка от отметки радара до отображения на рабочем месте.
Если объект требует нескольких постов, завод подтверждает механизм сведения трасс и исключения дублей. Без этого сеть отдельных радаров может показывать один аппарат как несколько целей.

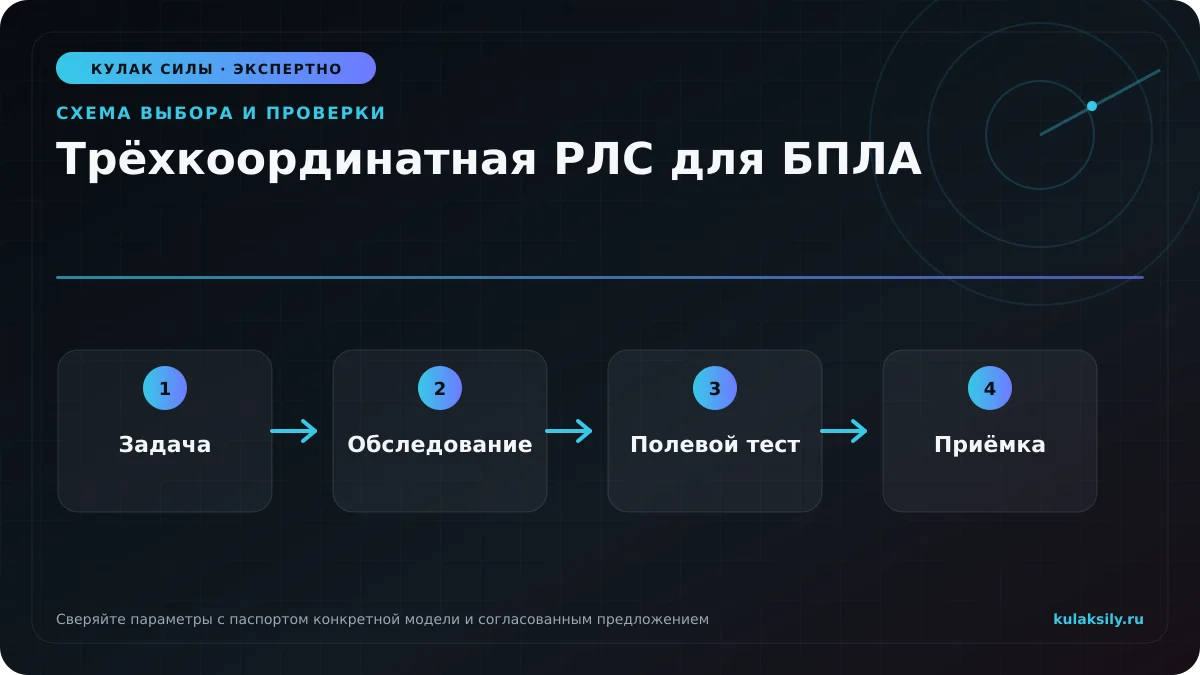

Как выбрать трёхкоординатную РЛС обнаружения БПЛА
Сравните компактную Polaris Hobit R3S и объектовую РЛС-03M. Остальные конфигурации представлены в каталоге радиолокационных станций.
В коммерческом предложении стоит отдельно указать, какие параметры подтверждены паспортом, а какие требуют заводского расчёта. Для малоразмерной цели сравнивают дальность при одной ЭПР и одинаковой вероятности обнаружения. Максимальная инструментальная дальность не заменяет эту характеристику и не должна использоваться как основная цифра для дрона.
Для объектовой эксплуатации также проверяют синхронизацию времени, архив трасс и журналирование событий. Эти функции важны при разборе тревоги и работе нескольких операторов. Если система передаёт данные во внешний ситуационный центр, поставщик должен предоставить описание интерфейса и пример сообщения, а не только устное обещание интеграции.
Все спорные показатели отмечаются как требующие подтверждения до оплаты и переносятся в спецификацию договора.
Для финального выбора полезно запросить образец контрольного протокола испытаний и заранее согласовать, какие параметры будут проверяться на приёмке.
