Радар обнаружения дронов или RF-детектор: сравнение
Радар обнаружения дронов и RF-детектор решают одну общую задачу — предупреждают о появлении БПЛА, — но используют разные физические принципы. Ошибка в выборе сенсора приводит либо к слепой зоне по автономным аппаратам, либо к лишним тревогам без уверенной идентификации.
Как работает радар обнаружения дронов
Активная радиолокационная станция излучает сигнал и принимает отражение от объекта. Она определяет дальность, азимут, скорость, а трёхкоординатная модель — ещё и угол места. РЛС не зависит от протокола управления и может видеть беспилотник, летящий по загруженному маршруту без связи с оператором.
Минусы — собственное излучение, требования к радиочастотному планированию и необходимость фильтровать птиц и фоновые объекты. Производитель Kaspersky Antidrone прямо указывает, что радиолокационный модуль следует комплексировать с RF-сканером и оптикой для снижения ложных срабатываний.
Как работает RF-детектор
Пассивный RF-сенсор анализирует эфир. Он может выявлять каналы управления, телеметрию, видеопередачу FPV, Drone ID или Remote ID. В подходящих условиях система способна классифицировать модель и определить направление на источник сигнала. При этом RF-детектор не создаёт активного радиолокационного излучения.
Ограничение очевидно: если дрон не передаёт сигнал в поддерживаемом диапазоне, пассивный сенсор может его не обнаружить. Заявленная дальность также зависит от мощности передатчика, антенн, помех и прямой видимости.
Краткое сравнение
| Критерий | РЛС | RF-детектор |
|---|---|---|
| Автономный дрон | обнаруживает по отражению | может не увидеть без радиосигнала |
| Координаты | дальность, азимут, иногда высота | направление; точное положение — по архитектуре |
| Идентификация модели | обычно ограниченная | возможна по библиотеке протоколов |
| Птицы и фоновые объекты | требуется классификация | не реагирует на объекты без радиосигнала |
| Собственное излучение | есть | нет |
| Лучший сценарий | раннее обнаружение и трасса | подтверждение канала и типа БПЛА |
Что выбрать для объекта

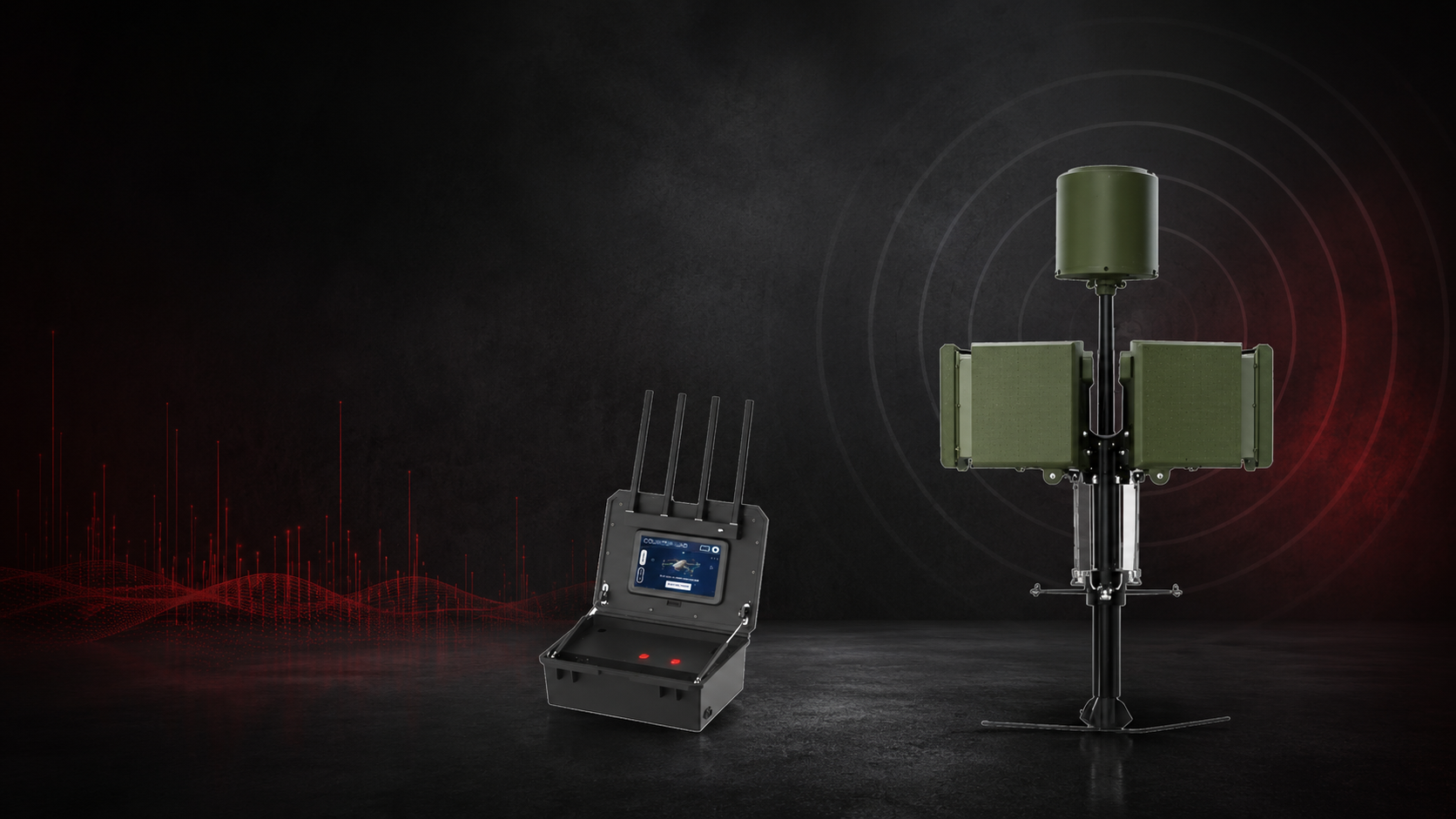

Для критической инфраструктуры оптимальна многосенсорная схема. Polaris Hobit R5 может выполнять радиолокационное обнаружение на малых высотах, а RF-модуль — анализировать активные передачи. Координаты радара передаются на оптическую камеру для визуального подтверждения.
В текущей карточке Polaris Hobit R5S одновременно присутствуют описание X-диапазонной системы и параметры RF-модуля 70 МГц–6 ГГц. Поэтому перед заказом необходимо закрепить в спецификации, какие именно сенсоры, сервер и программное обеспечение входят в комплект. Это честнее, чем называть любую широкополосную станцию радаром.
Итог
Если главная угроза — автономный БПЛА, базовым сенсором должна быть РЛС. Если важны распознавание протокола, поиск оператора и пассивность, нужен RF-детектор. Для большинства ответственных объектов правильный ответ — не «или», а «и», с единым программным интерфейсом.
Оборудование поставляется под заказ с ориентировочным сроком изготовления и доставки 30–40 дней. Состав многосенсорного комплекса и цена рассчитываются после обследования исходных данных.
Типовые слепые зоны РЛС и RF-детектора
У радара ограничения чаще связаны с рельефом, застройкой, переотражениями и необходимостью классифицировать птиц или другие движущиеся объекты. Даже круговой обзор не гарантирует отсутствие радиотени за зданием. Перед размещением станции проверяют высоту установки и видимость нижней границы контролируемого пространства.
У RF-детектора другая природа ограничений. Он зависит от наличия передачи, поддерживаемого диапазона и известности протокола. Автономный аппарат, нестандартный канал или радиомолчание могут не дать обнаруживаемого признака. Зато пассивный модуль способен дополнить радар информацией о типе протокола и направлении на источник.
Поэтому архитектуру выбирают не по принципу «какой сенсор лучше», а по модели угроз. Официальные материалы Kaspersky Antidrone также описывают модульный подход, при котором данные разных аппаратных сенсоров объединяются в едином программном интерфейсе.
Сравнить оборудование
Для активного обнаружения рассмотрите Polaris Hobit R5; для многосенсорной конфигурации — Polaris Hobit R5S. Другие радары и RF-системы доступны в каталоге обнаружения БПЛА.
Отдельный вопрос — законность и электромагнитная совместимость. РЛС является источником радиоизлучения, поэтому проект размещения и режим эксплуатации согласуют с учётом применимых требований и условий объекта. RF-детектор работает пассивно, но его способность идентифицировать сигнал зависит от актуальности библиотек. Перед заказом нужно уточнить порядок обновления протоколов и срок поддержки программного обеспечения.
Оптимальная схема зависит от угрозы: для автономного аппарата приоритетом становится активный радар, для распространённых протоколов управления — RF-идентификация, а для подтверждения цели — оптика. Если бюджет ограничен, состав модулей определяют по наиболее критичному сценарию и заранее предусматривают возможность расширения без замены всей платформы.
