РЛС для обнаружения БПЛА: выбор радара для объекта
РЛС для обнаружения БПЛА выбирают не по максимальной цифре в паспорте, а по сценарию объекта. Для квадрокоптера, FPV-дрона и самолётного беспилотника одна и та же станция покажет разную дальность: результат зависит от эффективной площади рассеяния цели, высоты полёта, рельефа, помех и места установки антенны.
Что должна делать РЛС для обнаружения БПЛА
Активный радар излучает сигнал и анализирует отражение. Поэтому он способен обнаруживать дрон даже тогда, когда тот не передаёт телеметрию и летит по заранее загруженному маршруту. РЛС формирует отметку, определяет координаты и скорость, а затем ведёт трассу цели. Сама станция обнаружения не является средством подавления.
Для реального объекта важны пять параметров:
- Дальность по типовой малоразмерной цели. Сравнивать следует значения для одинаковой ЭПР или конкретного аппарата, а не инструментальную дальность радара.
- Зона обзора. Для одиночного поста обычно требуется 360° по азимуту; угол места определяет контролируемый объём по высоте.
- Трёхкоординатное сопровождение. Дальность, азимут и угол места нужны для точного наведения оптики и передачи данных в ситуационный центр.
- Ёмкость трассового сопровождения. Она показывает, сколько целей и помеховых объектов система может одновременно обрабатывать.
- Интеграция. Практическую ценность имеют Ethernet/UDP, документированный протокол и возможность выдавать целеуказание камере или внешней системе.
Какие модели подходят

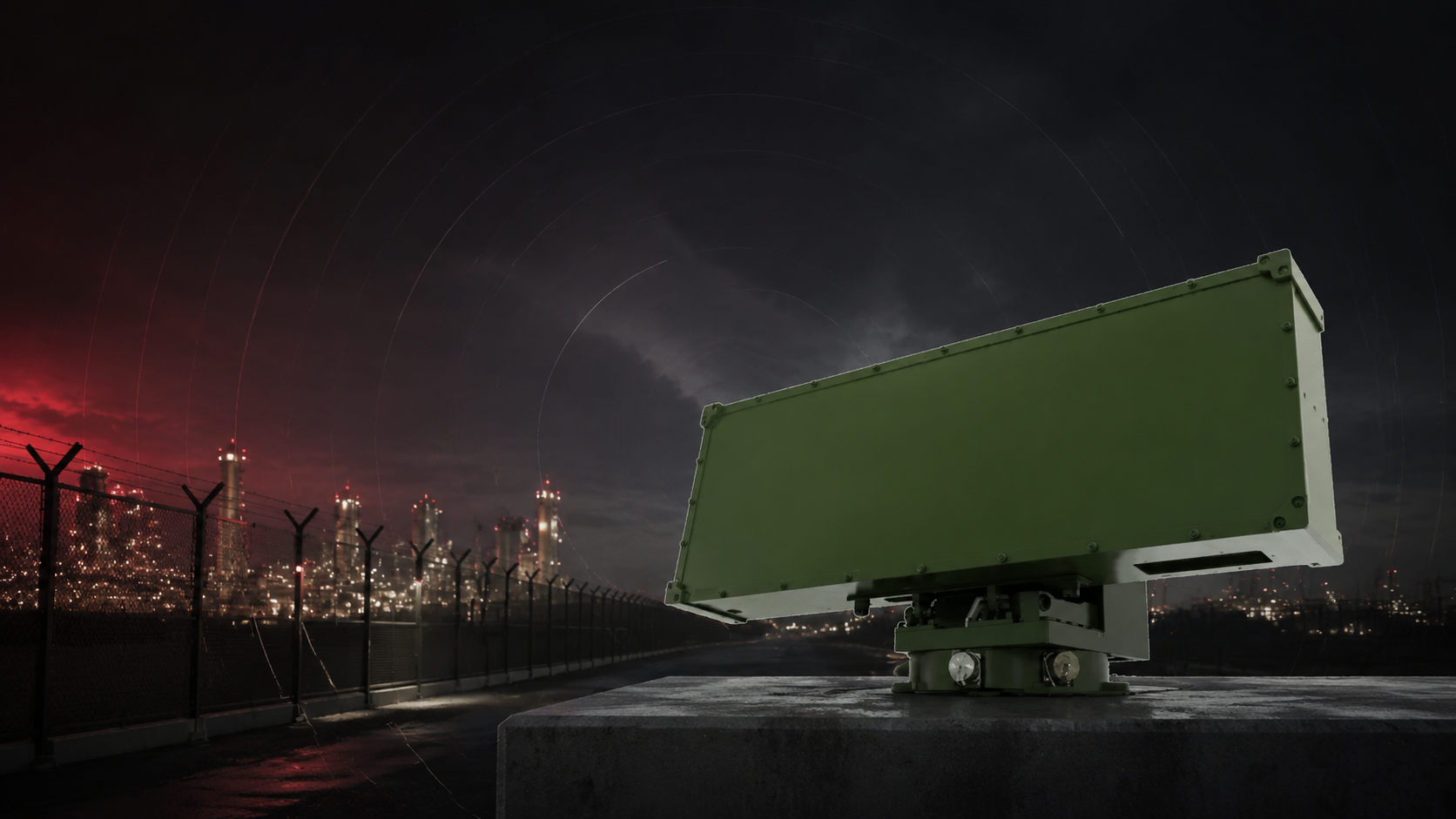

Polaris Hobit R3S — трёхкоординатная импульсно-доплеровская РЛС X-диапазона. В опубликованной спецификации заявлены обнаружение типовой цели DJI Phantom 4 не менее чем с 5 км, круговой обзор, угол места до 40°, сопровождение не менее 500 трасс, точность по дальности до 8 м RMS и наружное исполнение IP65.
Polaris Hobit R5 рассчитана на контроль малых высот. Для неё указан диапазон дальности 5–10 км, который необходимо уточнять применительно к ЭПР выбранной цели. Это вариант для проекта, где требуются раннее радиолокационное обнаружение и передача координат во внешнюю систему.
РЛС-03M — более крупная трёхкоординатная станция. Для цели с ЭПР 0,01 м² в карточке указано не менее 10 или 13 км в зависимости от режима, круговой обзор и сопровождение до 200 целей. Такую модель рассматривают для протяжённых промышленных, энергетических и транспортных объектов.
Почему одного радара недостаточно
Радар видит отражающие объекты, но должен отделять дрон от птиц и фоновых отметок. Поэтому устойчивый комплекс строят из нескольких сенсоров: РЛС обеспечивает первичное обнаружение, RF-детектор фиксирует каналы связи и может распознать модель, а оптико-электронный модуль подтверждает цель визуально. Такой подход снижает ложные тревоги и даёт оператору больше данных для решения.
Что указать в заявке
Для подбора станции нужны размеры и план объекта, минимальная высота обнаружения, типовые цели, желаемое время предупреждения, рельеф, высота установки, электромагнитная обстановка и требования к интеграции. После этого сравнивают модели по одной расчётной цели и формируют схему размещения.
Все РЛС в разделе поставляются под заказ. Ориентировочный срок изготовления и доставки — 30–40 календарных дней после согласования ТЗ и комплектации. Прямое взаимодействие с заводами в Китае без торговых посредников позволяет предложить конкурентную стоимость; окончательные параметры фиксируются в коммерческом предложении.
Частые вопросы
Можно ли обнаружить дрон без активного радиоканала? Да. Именно это является преимуществом активной РЛС перед чисто радиочастотным детектором.
Дальность 10 км гарантирована для любого FPV-дрона? Нет. Дальность всегда привязана к ЭПР, высоте, условиям установки и алгоритмам обработки.
РЛС подавляет беспилотник? Нет. Она обнаруживает и сопровождает цель. Средства реагирования подбираются отдельно и применяются только на законных основаниях.
Как сравнивать паспортные данные без маркетинговой ошибки
В таблицах производителей рядом могут стоять три разные величины: инструментальная дальность, дальность по цели с заданной ЭПР и дальность по конкретному типу аппарата. Они отвечают на разные вопросы. Инструментальная дальность показывает предел шкалы и сама по себе не подтверждает обнаружение малого квадрокоптера. Для коммерческого сравнения нужно привести предложения к одной цели, одинаковой вероятности обнаружения и сопоставимым условиям размещения.
Следующий шаг — проверить не только момент первой отметки, но и качество сопровождения. Заказчику важны время формирования устойчивой трассы, частота обновления координат, точность азимута и угла места, а также поведение станции на фоне птиц, растительности и металлоконструкций. Эти параметры определяют, сможет ли оптика быстро подтвердить цель.
До заказа полезно запросить у завода паспорт, пример протокола выдачи данных и перечень компонентов штатной комплектации. Если часть параметров пока приведена только в презентации поставщика, это должно быть отдельно обозначено в коммерческом предложении и подтверждено спецификацией к договору.
Подобрать РЛС под объект
Сравните Polaris Hobit R3S, Polaris Hobit R5 и РЛС-03M. Все доступные конфигурации собраны в разделе радиолокационных станций.
